آسانسور چیست؟

وسیله ای است دائم در چهارچوبی مشخص به نام چاهک حرکت که مسافر را جا به جا میکند.ماشین از یک کابین که بین ریل های مستحکم قرار گرفته است و طناب های فولادی متصل به ان و وزنه تهادل تشکیل شده و به وسیله موتور گیربکی یا گیرلس یا هیدرولیک به حرکت در می آید .قابل به ذکر است بالابر های ساختمانی و بالا بر های خدماتی برای حمل مسافر طراحی نشده است و این گونه بالابر ها آسانسور نامیده نمیشوند .

اصطلاحات فنی و اجزا آسانسور :

طبق استاندارد بریتانیا BS5655

-کابینcar

کابین مسافران را جابه جا میکند

-ریل راهنما Guide Rail

کابین و کادر وزنه یا همان وزنه تعادل بین آنها حرکت میکند

-چاه آسانسور Lift Well

فضایی عمودی که از پایین ترین قسمت ساختمان تا بالا ترین قسمت ان ادامه دارد و کابین و کادر وزنه در ان حرکت میکنند.

-طناب های فولادی کابین و کادر وزنه Suspension Ropes

طناب فولادی از یک سمت توسط سربکسل به کابین و از طرف دیگر به وزنه تعادل وصل میگردد و از روی فلکه کشش اصلی موتور و فلکه هرزگرد میگذرد

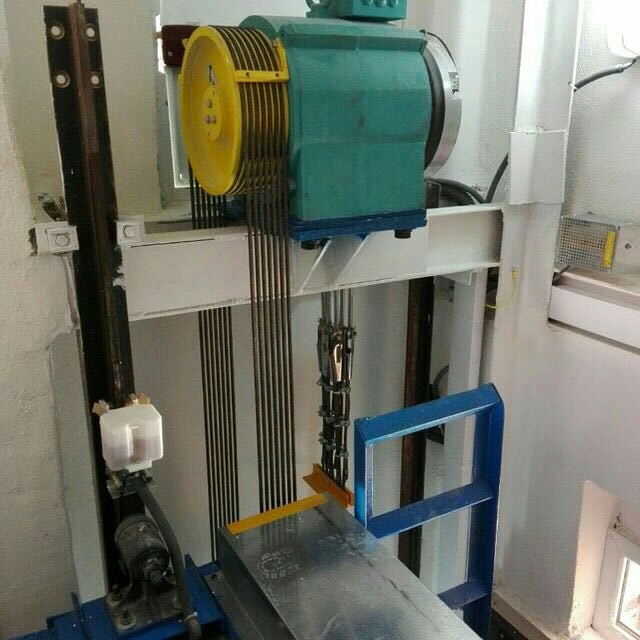

-موتور الکتریکی و گیربکس ElectricMotor,Gearbox

الکتروموتور تشکیل شده از سیم پیچ توسط کوپلینگ ها گیربکس را به حرکت در می آورد و گیربکس که انپاع مختلفی دارد یک ورودی و خروجی دارد شفت ورودی به الکترو موتور وصل میشود و شفت خروجی به فلکه کشش اصلی متصل میباشد که ان را یا سرعتی کم و نیرویی زیاد میچرخاند

-ترمز الکتریکی Electric Brake

ترمز الکتریکی در مدل و طراحی های مختلف در هنگام حرکت درصورت نیاز آسانسور  را متوقف میسازد و در هنگاه ایست و سکون آسانسور را در همان حالت ثابت نگه می دارد

-موتور خانه Machine Room

موتور خانه محل قرار گیری موتور آسانسور و تجهیزات کنترلی از جمله تابلو سه فاز،تابلو فرمان یا همان تابلو کنترل ،گاورنرکنترل سرعت میباشد ،موتور خانه باتوجه به طراحی و سیستم آسانسور میتواند در بالای چاهک یا در پایین چاهک قرار بگیرد

​​​​
